銷售專線: 18616120919
免費熱線:021-67723455
- 首 頁
-
產(chǎn)品中心
相關產(chǎn)品與應用
- 技術(shù)支持
- 關于我們
- 聯(lián)系我們

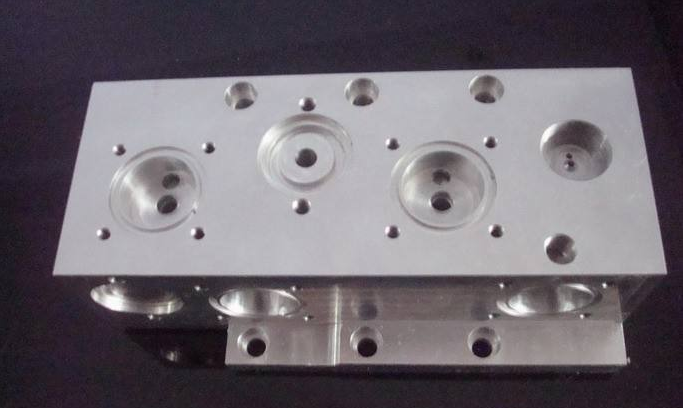

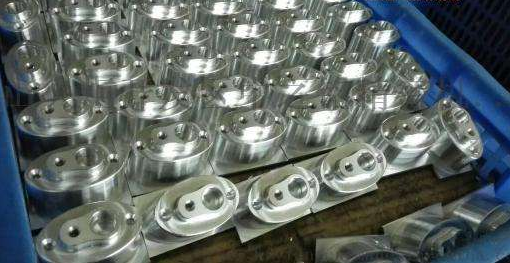

錦鋁技術(shù)：告訴你如何防止鋁合金零件加工變形
在飛機結(jié)構(gòu)中，為了減輕重量，選用了許多的鋁合金材料的薄壁零件，由于鋁合金零件資料熱脹大系數(shù)較大，薄壁加工進程中很簡略變形。尤其是在選用自在鍛毛坯時，加工余量大，變形問題更為杰出。上海錦鋁金屬是位于上海松江區(qū)的鋁加工廠家，結(jié)合了國際前沿的工業(yè)鋁型材設計理念與中國本土鋁型材、上海鋁材及配套連接件低成本優(yōu)勢，以“為加速中國制造自動化進程提供源動力”為己任，致力于為工業(yè)自動化領域提供優(yōu)質(zhì)的工業(yè)鋁型材、鋁型材配件，為客戶提供鋁型材加工、CNC加工、組裝等一站式增值服務。
一、加工變形的原因
鋁合金零件加工變形的原因許多，與原料、零件形狀、出產(chǎn)條件、切削液的功能等都有聯(lián)系。主要有以下幾個方面：毛坯內(nèi)應力引起的變形，切削力、切削熱引起的變形，夾緊力引起的變形。
?
二、削減加工變形的工藝辦法
1、下降毛坯的內(nèi)應力
選用天然或人工時效以及振蕩處理，均可部分消除毛坯的內(nèi)應力。預先加工也是行之有效的工藝辦法。對肥頭大耳的毛坯，由于余量大，故加工后變形也大。若預先加工掉毛坯的剩余部分，縮小各部分的余量，不只能夠削減今后工序的加工變形，并且預先加工后放置一段時刻，還能夠開釋一部分內(nèi)應力。
2、改進刀具的切削才能
刀具的資料、幾許參數(shù)對切削力、切削熱有重要的影響，正確挑選刀具，對削減零件加工變形至關重要。
?、俸侠硖暨x刀具幾許參數(shù)
前角：在堅持刀刃強度的條件下，前角恰當挑選大一些，一方面能夠磨出尖利的刃口，別的能夠削減切削變形，使排屑順利，進而下降切削力和切削溫度。切忌運用負前角刀具。
后角：后角巨細對后刀面磨損及加工外表質(zhì)量有直接的影響。切削厚度是挑選后角的重要條件。粗銑時，由于進給量大，切削負荷重，發(fā)熱量大，要求刀具散熱條件好，因而，后角應挑選小一些。精銑時，要求刃口尖利，減輕后刀面與加工外表的摩擦，減小彈性變形，因而，后角應挑選大一些。
螺旋角：為使銑削平穩(wěn)，下降銑削力，螺旋角應盡可能挑選大一些。
主偏角：恰當減小主偏角能夠改進散熱條件，使加工區(qū)的平均溫度下降。
?、诟倪M刀具結(jié)構(gòu)
削減銑刀齒數(shù)，加大容屑空間。由于鋁合金資料塑性較大，加工中切削變形較大，需求較大的容屑空間，因而容屑槽底半徑應該較大、銑刀齒數(shù)較少為好。例如，φ20mm以下的銑刀選用兩個刀齒；φ30-φ60mm的銑刀選用三個刀齒較好，以防止因切屑阻塞而引起薄壁鋁合金零件的變形。
精磨刀齒：刀齒切削刃部的粗糙度值要小于Ra=0.4um。在運用新刀之前，應該用細油石在刀齒前、后邊悄悄磨幾下，以消除刃磨刀齒時殘留的毛刺及細微的鋸齒紋。這樣，不光能夠下降切削熱并且切削變形也比較小。
嚴格控制刀具的磨損規(guī)范：刀具磨損后，工件外表粗糙度值添加，切削溫度上升，工件變形隨之添加。因而，除選用耐磨性好的刀具資料外，刀具磨損規(guī)范不應該大于0.2mm，不然簡略發(fā)作積屑瘤。切削時，工件的溫度一般不要超越100℃，以防止變形。
?、鄹倪M工件的夾裝辦法
關于剛性較差的薄壁鋁合金工件，能夠選用以下的夾裝辦法，以削減變形：
關于薄壁襯套類零件，如果用三爪自定心卡盤或彈簧夾頭從徑向夾緊，加工后一旦松開，工件必定發(fā)作變形。此刻，應該運用剛性較好的軸向端面壓緊的辦法。以零件內(nèi)孔定位，自制一個帶螺紋的穿心軸，套入零件的內(nèi)孔，其上用一個蓋板壓緊端面再用螺帽背緊。加工外圓時就可防止夾緊變形，然后得到滿足的加工精度。
對薄壁薄板工件進行加工時，好選用真空吸盤，以取得散布均勻的夾緊力，再以較小的切削用量來加工，能夠很好地防止工件變形。
別的，還能夠運用填塞法。為添加薄壁工件的工藝剛性，可在工件內(nèi)部填充介質(zhì)，以削減裝夾和切削進程中工件達變形。例如，向工件內(nèi)灌入含3%-6%硝酸鉀的尿素熔融物，加工今后，將工件浸入水或酒精中，就能夠?qū)⒃撎畛湮锶芙獾钩觥?/span>
?、芎侠戆才殴ば?/span>
高速切削時，由于加工余量大以及斷續(xù)切削，因而銑削進程往往發(fā)作振蕩，影響加工精度和外表粗糙度。所以，數(shù)控高速切削加工工藝進程一般可分為；粗加工-半精加工-清角加工-精加工等工序。關于精度要求高的零件，有時需求進行二次半精加工，然后再進行精加工。粗加工之后，零件能夠天然冷卻，消除粗加工發(fā)作的內(nèi)應力，減小變形。粗加工之后留下的余量應大于變形量，一般為1-2mm。精加工時，零件精加工外表要堅持均勻的加工余量，一般以0.2-0.5mm為宜，使刀具在加工進程中處于平穩(wěn)的情況，能夠大大削減切削變形，取得杰出的外表加工質(zhì)量，確保產(chǎn)品的精度。
三、操作技巧
鋁合金材料的零件在加工進程中變形，除了上述的原因之外，在實際操作中，操作辦法也是非常重要的。
?。?）關于加工余量大的零件，為使其在加工進程中有比較好的散熱條件，防止熱量會集，加工時，宜選用對稱加工。如有一塊90mm厚的板料需求加工到60mm，若銑好一面后當即銑削另一面，一次加工到終尺度，則平面度達5mm；若選用反復進刀對稱加工，每一面分兩次加工到終尺度，可確保平面度到達0.3mm。
（2）如果板材零件上有多個型腔，加工時，不宜選用一個型腔一個型腔的次第加工辦法，這樣簡略構(gòu)成零件受力不均勻而發(fā)作變形。選用分層屢次加工，每一層盡量一起加工到一切的型腔，然后再加工下一個層次，使零件均勻受力，減小變形。
?。?）通過改動切削用量來削減切削力、切削熱。在切削用量的三要素中，背吃刀量對切削力的影響很大。如果加工余量太大，一次走刀的切削力太大，不只會使零件變形，并且還會影響機床主軸剛性、下降刀具的耐用度。如果削減背吃刀量，又會使出產(chǎn)功率大打折扣。不過，在數(shù)控加工中都是高速銑削，能夠戰(zhàn)勝這一難題。在削減背吃刀量的一起，只要相應地增大進給，進步機床的轉(zhuǎn)速，就能夠下降切削力，一起確保加工功率。
?。?）走刀次序也要考究。粗加工著重的是進步加工功率，尋求單位時刻內(nèi)的切除率，一般可選用逆銑。即以快的速度、短的時刻切除毛坯外表的剩余資料，根本構(gòu)成精加工所要求的幾許概括。而精加工所著重的是高精度高質(zhì)量，宜選用順銑。由于順銑時刀齒的切削厚度從大逐步遞減至零，加工硬化程度大為減輕，一起減輕零件的變形程度。
?。?）薄壁工件在加工時由于裝夾發(fā)作變形，即便精加工也是難以防止的。為使工件變形減小到低極限，能夠在精加工行將到達終尺度之前，把壓緊件松一下，使工件自在恢復到原狀，然后再細微壓緊，以剛能夾住工件為準(完全憑手感)，這樣能夠取得抱負的加工效果?？倸w，夾緊力的作用點好在支承面上，夾緊力應作用在工件剛性好的方向，在確保工件不松動的前提下，夾緊力越小越好。
?。?）在加工帶型腔零件時，加工型腔時盡量不要讓銑刀像鉆頭似的直接向下扎入零件，導致銑刀容屑空間不行，排屑不順利，構(gòu)成零件過熱、脹大以及崩刀、斷刀等晦氣現(xiàn)象。要先用與銑刀同尺度或大一號的鉆頭鉆下刀孔，再用銑刀銑削。或許，能夠用CAM軟件出產(chǎn)螺旋下刀程序。
四、工件外表變黑
鋁氧化加工鋁合金鑄造一般都是用金屬型鑄造，金屬鋁及鋁合金具有很好的流動性和可塑性，但在運用進程中簡略變黑，原由于：
?。?）工藝設計不合理。鋁合金壓鑄件在清洗或壓檢后處理不妥，為鋁合金壓鑄件發(fā)霉變黑發(fā)明了條件，加速了霉變的生成。
?。?）倉儲辦理不到位。將鋁合金壓鑄件存放在庫房不同的高度，其發(fā)霉的情況也不同。
（3）鋁合金的內(nèi)部要素。許多鋁合金壓鑄件廠家在壓鑄、機加工工序之后，不做任何清潔處理，或許簡略的用水沖沖，無法做到完全清洗潔凈，壓鑄鋁外表殘留有脫模劑、切削液、皂化液等腐蝕性物質(zhì)以及其他污漬，這些污漬加快了鋁合金壓鑄件長霉點變黑的速度。
?。?）鋁合金外部環(huán)境要素。鋁是生動金屬，在必定的溫度和濕度條件下極易氧化變黑或發(fā)霉，這是鋁本身的特性決議的。
（5）選用清洗劑不得當。選用的清洗劑具有強腐蝕性，構(gòu)成壓鑄鋁腐蝕氧化。
標簽：鋁 鋁合金零件 鋁合金加工 鋁合金材料
地 ?址：上海松江區(qū)永豐都市工業(yè)園區(qū)玉佳西路66號
電 ?話：+86-21-67723455 轉(zhuǎn) 0
傳 ?真：+86-21-67723477?
服務投訴監(jiān)督電話：18616120919
16系列
20系列
30系列
40系列
4080系列
45系列
50系列
60系列
80系列
90系列
100系列
輔助鋁型材
15系列
20系列
25系列
30系列
40系列
60系列
80系列
螺栓及螺母
專用連接件
角件
裝飾件
裝配件
支撐件
方管
矩形管
六角棒
鋁排
圓棒
角鋁
圓管
